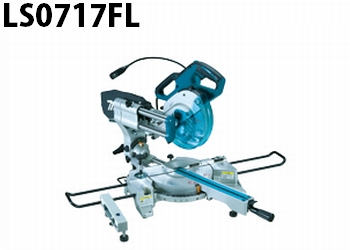

１クラス上の「切断能力」＆「軽量、コンパクト」
＊レーザーダブルスリットチップソー付
- 最大切断能力:幅312×厚さ62mm
- 右傾斜最大切断厚さ24mm(左傾斜時41mm)
- 軽量 12.4kg
- コンパクトな奥行670mm
- 墨線レーザー付
PDFカタログ 1,664KB
[2012/02現在]
■特長
一尺材一発切断。
最大切断能力: 幅 312mm x 厚さ62mm
幅木の「立て掛け切断」に対応。
最大切断厚さ 62mm
（当て木使用時は厚さ70mm）
笠木、窓枠、額縁等の造作材を 右傾斜切断（反転不要）。
右傾斜最大切断厚さ 24mm （左傾斜時は41mm）
（当て木使用時は厚さ28mm）
軽量＆コンパクト
軽量12.4kg
マグネシウム製ブレードケース等により、当社従来機比 約10％の軽量化を実現。
キャリングハンドルにより、移動が快適です。
収納スペース約20%減
2段スライドにより、収納時の省スペース化を実現。
車内や現場での占有スペースを抑えられます。
仕上り更に美しく、快適機能。
ノコ刃左右45°＋1°傾斜
長尺な幅木等も材料を固定したまま傾斜切断可能
幅木等の内装材の付き合わせに便利！
コーナ内側に隙間をつくり、ピッタリ付き合わせできます。
傾斜角度微調整機能
0°、45°以外の角度調整も簡単" 確実に行えます。
2段スライド
上部パイプは固定式の新方式でコンパクト＆ワイド切断を両立。
DXT
2段ギヤによりモータ位置を上げ、216mmクラスの切断厚さを実現。
墨線レーザー
傾斜切断や凹凸の多い内装材でも簡単に位置決めが行なえます。
高輝度LEDライト
切断部分を明るく照らす、コンパクトサイズのLEDライト付。
レーザーダブル スリットチップソー
樹脂充填+特殊形状で超静音" 制振。高剛性台金採用で挽き曲がりに強い。
通電ランプ
通電状態を確認できます。
その他の特長
1. 高い集じん率
約85％の集じん率で現場はクリーン。（60×300mm直角スライド切断時）
2. ホルダ
幅広材が安定します
3. 上部スライドポール
パイプ固定式
4. 下部スライドポール
パイプ摺動式
5. 収納式ミニサブフェンス（2箇所）
6. 目盛り付フェンス
切り落とし寸法の目安に便利です。
■主要機能
| ノコ刃寸法(mm) | 切断能力 (高さx幅mm) | ||||
|---|---|---|---|---|---|
| 外径 (使用できる刃物外径) |
内径 | ターンベース 回転 |
ノコ刃傾斜 | ||
| 左45° | 0°(直角) | 右45° | |||
| 190 (180?190) |
20 | 0° (直角) |
41×312 47×265 (当て木25mm) |
62×312 70×265 (当て木25mm) |
24×312 28×265 (当て木25mm) |
| 左右 45° |
41×220 47×185 (当て木20mm) |
62×220 70×185 (当て木20mm) |
24×220 28×185 (当て木20mm) |
||
| 右 57° |
- |
62×170 70×140 (当て木15mm) |
- |
||
| 回転数(min-1) [回転/分] |
電源 (V) |
電流 (A) |
消費電力 (W) |
本機寸法 (奥行×幅×高さmm) |
質量 (kg) |
|---|---|---|---|---|---|
| 4,000 | 単相100 | 12 | 1,050 | 670x430x505 | 12.4 |
| コード(m) | 標準付属品 |
|---|---|
5 |
チップソー（A-44909）・ダストバッグ・ボックスレンチ10 三角定規・たてバイス・ホルダ金具(2個) ホルダアッセンブリ・ 六角棒レンチ2.5 |
